　　第五節　工程網絡計劃技術

　　知識點1：網絡圖的繪制

　　一、基本概念

　　網絡圖有雙代號網絡圖和單代號網絡圖兩種。

　　1.緊前工作、緊后工作和平行工作。

　　2.先行工作和后續工作。

　　3.關鍵線路和關鍵工作：總持續時間最長的線路稱為關鍵線路，關鍵線路的長度就是網絡計劃的總工期。

　　【提示】關鍵線路上的工作稱為關鍵工作。實施過程中，關鍵工作的實際進度提前或拖后，均會對總工期產生影響。

　　【提示】在網絡計劃中，關鍵線路可能不止一條。而且在網絡計劃執行過程中，關鍵線路還會發生轉移。

　　二、網絡圖的繪制規則和方法

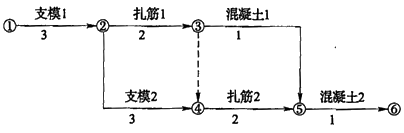

　　(一)雙代號網絡圖的繪制規則和方法

　　1.網絡圖必須按照已定的邏輯關系繪制。

　　2.網絡圖中嚴禁出現循環回路。

　　3.網絡圖中的箭線(包括虛箭線，以下同)應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。

　　4.網絡圖中嚴禁出現雙向箭頭和無箭頭的連線。

　　5.網絡圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

　　6.嚴禁在箭線上引入或引出箭線。起點節點或終點節點有多條箭線引入時，為使圖形簡潔，可用母線法繪圖。

　　7.應盡量避免網絡圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理。

　　8.網絡圖中應只有一個起點節點和一個終點節點。

　　【2018試題·多選題】某工作雙代號網絡計劃如下圖所示，存在的繪圖錯誤有(　)。

　　A.多個起點節點

　　B.多個終點節點

　　C.存在循環回路

　　D.節點編號有誤

　　E.有多余虛工作

　　『正確答案』ADE

　　『答案解析』本題考查的是網絡圖的繪制。選項A正確，①、②節點均為開始節點;選項D正確，工作G開始節點的編號大于結束節點的編號;選項E正確，③→⑤工作為多余虛工作。參見教材P118～119。

　　【例題·多選題】某分部工程雙代號網絡計劃如下圖所示，其作圖錯誤包括(　)。

　　A.多個起點節點

　　B.多個終點節點

　　C.節點編號有誤

　　D.存在循環回路

　　E.有多余虛工作

　　『正確答案』ACE

　　『答案解析』本題考查的是網絡圖的繪制。選項A正確，①、②節點均為開始節點;選項C正確，⑨節點編號重復;選項E正確，②→③和②→④工作為多余虛工作。參見教材P118～119。

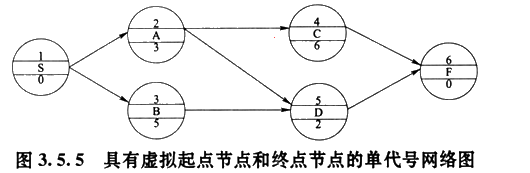

　　(二)單代號網絡圖的繪制規則

　　單代號網絡圖的繪圖規則與雙代號網絡圖的繪圖規則基本相同。

　　不同：當網絡圖中有多項開始工作時，應增設一項虛擬的工作(S)，作為該網絡圖的起點節點;

　　不同：當網絡圖中有多項結束工作時，應增設一項虛擬的工作(F)，作為該網絡圖的終點節點。
