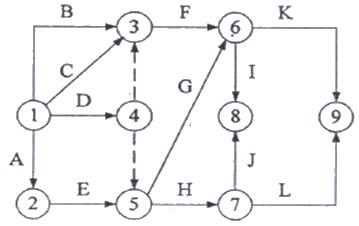

例題1：下圖所示的雙代號網絡圖中，存在繪圖錯誤的有（　）。

　　A．循環回路
　　B．多個起點節點
　　C．多個終點節點
　　D．一對節點編號代表多項工作
　　E．節點編號順序錯誤

　　【正確答案】CDE

　　【答案解析】選項C，有8、9兩個終點節點，故錯誤；選項D，錯在一對節點（1和3）表示了兩項工作（B．C工作）； 選項E，節點3、4編號順序錯誤。參見教材P117、119

　　例題2：下列關于雙代號網絡計劃繪圖規則的說法，正確的有（?。?。
　　A．網絡圖必須正確表達各工作間的邏輯關系
　　B．網絡圖中可以出現循環回路
　　C．網絡圖中一個節點只有一條箭線引出
　　D．網絡圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線
　　E．單目標網絡計劃只有一個起點節點和一個終點節點

　　【正確答案】ADE

　　【答案解析】雙代號網絡計劃的繪圖規則包括：①雙代號網絡圖必須正確表達已定的邏輯關系；②雙代號網絡圖中，嚴禁出現循環回路；③雙代號網絡圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線；④雙代號網絡圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；⑤當雙代號網絡圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制（但應滿足一項工作用一條箭線和相應的一對節點表示）；⑥繪制網絡圖時，箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法；⑦雙代號網絡圖中應只有一個起點節點和一個終點節點（多目標網絡計劃除外），而其他所有節點均應是中間節點；⑧雙代號網絡圖應條理清楚，布局合理。參見教材P117、119

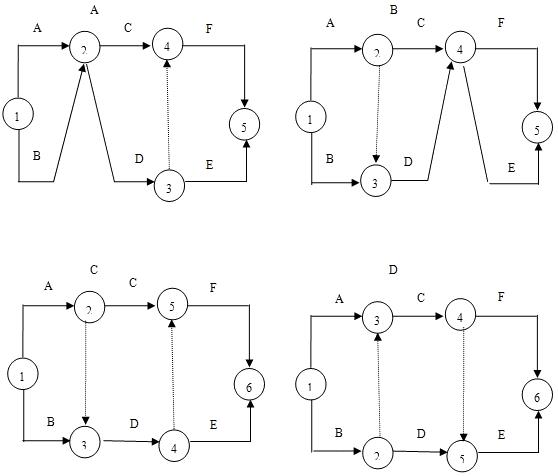

　　例題3：某分部工程各工作之間的邏輯關系如下表所示。根據該邏輯關系表繪出的正確網絡圖是（?。?/p>

　　A．A圖
　　B．B圖
　　C．C圖
　　D．D圖

　　【正確答案】C

　　【答案解析】按雙代號網絡計劃的繪圖規則即可得出正確答案為C．參見教材P117、119

　　例題4：工程雙代號時標網絡計劃中，某工作箭線上的波形線表示（　）。
　　A．該工作的自由時差
　　B．該工作的總時差
　　C．該工作與其緊前工作之間的時間間隔
　　D．該工作與其緊前工作之間的時距

　　【正確答案】A

　　【答案解析】雙代號時標網絡計劃中箭線上的波形線表示工作的自由時差。參見教材P119

　　例題5：下列關于網絡計劃的說法，正確的是（　）。
　　A．一個網絡計劃只有一條關鍵線路
　　B．一個網絡計劃可能有多條關鍵線路
　　C．由關鍵工作組成的線路稱為非關鍵線路
　　D．網絡計劃中允許存在循環回路。

　　【正確答案】B

　　【答案解析】在網絡計劃的各條線路中，總的工作持續時間最長的線路稱為關鍵線路，關鍵線路可能有一條也可能有多條。線路的工作持續時間小于關鍵線路的稱為非關鍵線路，非關鍵線路上也可能存在關鍵工作。根據網絡計劃的繪制規則，網絡計劃中不允許存在循環回路。根據上述分析，只有選項B的說法正確。參見教材P119.
