一級建造師考試復習重點:水池里的秘密
市政水池是很多非專業學員頭疼的事情,尤其是水下的東西,日常生活中更是見不到的東西,本貼搜集了一些施工圖片,加上相關說明,希望讓大家能更清晰的認識施工工程。

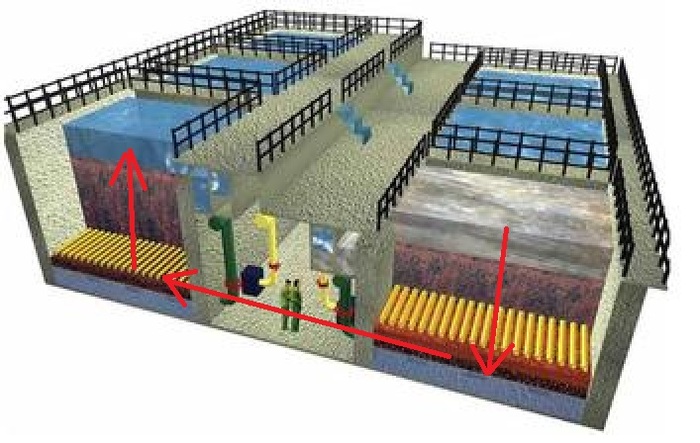

市政實務中,有一個章節講的是市政水池,過濾水源的內容,這個池子叫做濾池,其中濾粱、濾板、濾頭等濾字輩小妖精們經常弄的大家暈頭轉向。沒有實務經驗的同學更是連北都找不到了?,F(xiàn)在個人在網上搜索了一些圖片資源,分享到這里,希望能幫到大家理解學習。也算是一個拋磚引玉吧,希望有水池大神來補樓。濾池原理:右邊的池子是進水池,通過重力沉淀,生物濾料等工序,然后聯通到左邊的池子。左邊的池子是從下往上過濾的,此時就是濾字輩小妖們的天下了,各種濾粱、濾板、濾頭就群魔亂舞了。最后過濾出來的上層水就是干凈的水了。
濾字輩小妖:

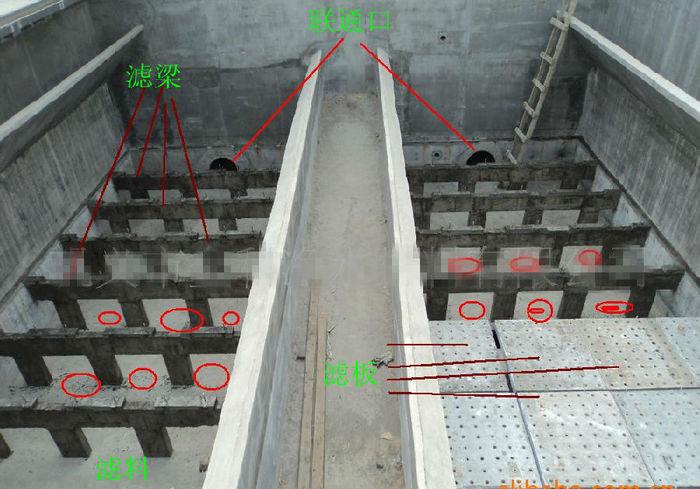

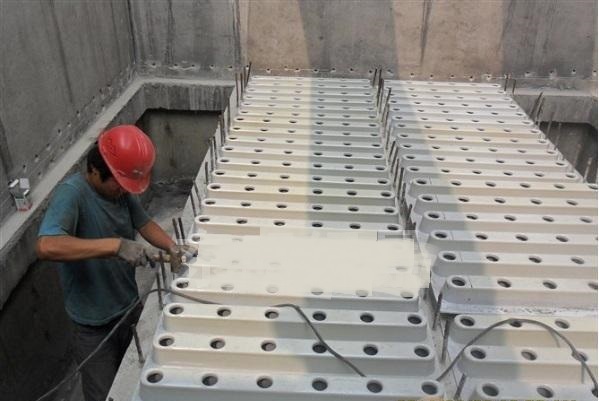

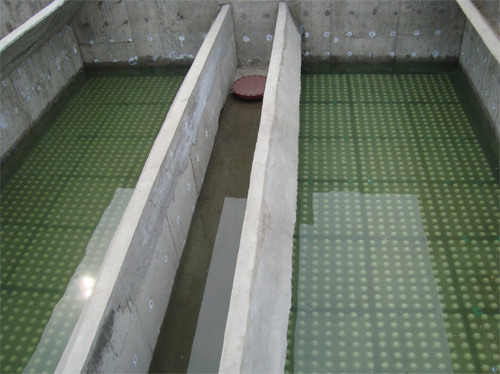

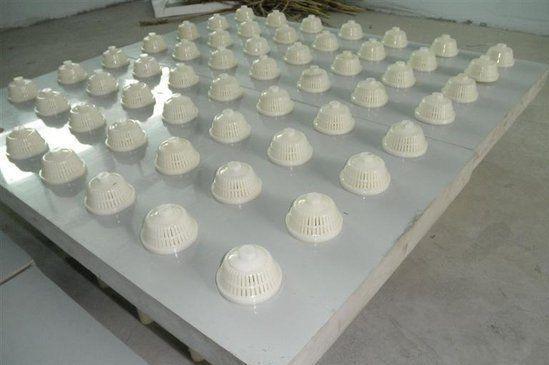

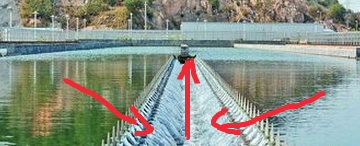

濾粱和濾板下面是濾料,水從濾料下面進入,通過濾料和濾頭,排出過濾的水。濾粱實際上就是支撐濾板的結構梁,濾板安裝在濾粱上,濾頭過一段時間就需要沖洗。完工以后就是下圖這樣樣子了。過濾的上層水通過中間的集水通道收集走。
由于能力有限,圖片也是根據自己的經驗結合教材揣摩而成,望相關施工大神能夠投李報桃,給大家分享一下現場的那些事兒。
