2020年陜西省二級造價工程師

《建設工程計量與計價實務（安裝）》考試題目及答案

一、單項選擇題

1.管道安裝工程中，中壓管道介質壓力不大于（?。㎝Pa。

A.1.6

B.2.5

C.5.0

D.10.0

【答案】D

【解析】本題考查的是管材。按介質壓力分：（1）真空管道：P＜0Mpa；（2）低壓管道：0＜P≤1.6Mpa；（3）中壓管道：1.6＜P≤10Mpa；（4）高壓管道：10＜P≤42Mpa。

2.地下人防通風系統施工中，不包括（?。?/p>

A.風管配件制作

B.防爆波活門

C.消聲器設備安裝

D.過濾吸收器

【答案】C

【解析】本題考查的是通風空調工程。地下人防通風系統：風管與配件制作，部件制作，風管系統安裝，風機與空氣處理設備安裝，風管與設備防腐，過濾吸收器、防爆波活門、防爆超壓排氣活門等專用設備安裝。

3.建筑排水塑料管材，管徑的表示方法是公稱外徑（?。?/p>

A.DN

B.D

C.d

D.dn

【答案】D

【解析】本題考查的是給排水、采暖、燃?xì)夤こ獭＝ㄖo水排水塑料管材，管材宜以公稱外徑dn（或de）表示。

4.建筑鋼管液壓試驗壓力為（?。?。

A.1.6Mpa

B.2.5Mpa

C.3.0Mpa

D.5.0Mpa

【答案】C

【解析】本題考查的是給排水、采暖、燃?xì)夤こ?。鋼管液壓試?yàn)壓力為3MPa。

5.建筑管道轉彎處應設彎頭，其中直彎應為（　）。

A.30°

B.45°

C.90°

D.135°

【答案】B

【解析】本題考查的是給排水、采暖、燃?xì)夤こ?。用于管道轉彎處，按專向角度分為90°彎頭和45°彎頭兩種。90°彎頭又稱正彎，用于連接兩根公稱直徑相同的管子，使管路做90°轉彎。45°又稱直彎，用于連接兩根公稱直徑相同的管子，使管路做45°轉彎。

6.地漏水封高度一般不小于（?。?/p>

A.15mm

B.25mm

C.30mm

D.50mm

【答案】D

【解析】本題考查的是給排水、采暖、燃?xì)夤こ獭５芈┧飧叨炔坏眯∮?0mm。

7.末端試水裝置不具備的檢驗功能是（　）。

A.啟動

B.報警

C.聯動

D.滅火

【答案】D

【解析】本題考查的是消防工程施工技術。末端試水裝置是安裝在系統管網或分區管網的末端，檢驗系統啟動、報警及聯動等功能的裝置。自動噴水滅火系統末端試水裝置是噴灑系統的重要組成部分。

8.常用的管道防腐方法書，不包括（?。?/p>

A.涂漆

B.包覆

C.電鍍

D.靜電保護

【答案】B

【解析】本題考查的是除銹和刷油。管道防腐的方法很多，如涂漆、電鍍、靜電保護等，這些都是有效的防腐方法。在這些方法中，管道防腐工程使用最多、最簡單的是涂漆法。

9.DN75的鍍鋅鋼管應才用的連接方式是（?。?。

A.螺紋連接

B.法蘭連接

C.承壓式專用管件

D.卡套式專用管件

【答案】A

【解析】本題考查的是常用管件和附件。管徑小于或等于100mm的鍍鋅鋼管應采用螺紋連接，套絲時破壞的鍍鋅層表面及外露螺紋部分應做防腐處理：管徑大于100mm的鍍鋅鋼管應采用法蘭或卡套式專用管件連接，鍍鋅鋼管與法蘭連接處應二次鍍鋅。

10.當電壓達到500V，且電纜需要承受較大機械外力時，宜選用的電纜是（　）。

A.YHZ

B.YHC

C.YHH

D.YHHR

【答案】B

【解析】本題考查的是常用電氣材料。YHC主要用于500V，電纜能承受較大機械外力。見表1-6常用電纜的型號及主要用途。

11.支架上的高壓電纜與控制電纜的凈距，不應小于（　）。

A.35mm

B.100mm

C.150mm

D.200mm

【答案】B

【解析】本題考查的是常用電氣材料。支架上電纜的排列水平允許間距：高低壓電纜為150mm，低壓電纜不應小于35mm，且不應小于電纜外徑，控制電纜間凈距不做規定。高壓電纜和控制電纜之間凈距不應小于100mm。

12.某預分支電纜YED2R-YJV4×（2×135）/4×（1×95），其中“2"表示（?。?。

A.分支截面

B.產品代號

C.主電線截面

D.主電線芯數

【答案】D

【解析】本題考查的是常用電氣材料?！?"表示主電線芯數。

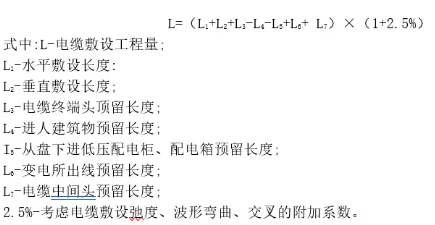

13.電纜敷設工程量L＝（L1＋L2＋L3＋L4＋L5＋L6＋L7）×（1＋2.5%），其中L4是指（?。?。

A.水平敷設長度

B.變電所出線預留長度

C.垂直敷設長度

D.進入建筑物預留長度

【答案】D

【解析】本題考查的是常用電氣材料。L4是指進入建筑物預留長度。

14.扁鋼母線與設備連接?；|線安裝預留長度是（?。?/p>

A.0.2m

B.0.5m

C.1.0m

D.1.3m

【答案】B

【解析】本題考查的是常用電氣材料?；|線安裝預留長度是0.5m。

15.某20層建筑物消防管道安裝工程，高層建筑增加費取人工費的（?。?/p>

A.18%

B.26%

C.45%

D.75%

【答案】C

【解析】本題考查的是消防工程施工技術。高層建筑增加費取人工費的45%。

16.相鄰兩個施工班組相繼投入同施工段開始工作的時間間隔稱為（?。?。

A.流水節拍

B.搭接時間

C.流水過程

D.流水步距

【答案】D

【解析】本題考查的是施工組織設計的編制和實施。為了說明流水施工在時間和空間上的展開情況，采用若干參數如施工層（段）、流水節拍、流水步距.這些參數稱為流水參數。流水步距：指相臨兩個施工班組相繼投入同一施工段開始工作的時間間隔。

17.下列費用中，不屬于安裝工程建設規費的是（　）。

A.養老保險

B.醫療保險

C.工傷保險

D.企業年金

【答案】D

【解析】本題考查的是安裝工程費用的構成。規費內容包括：（1）社會保障保險。社會保障保險養老保險（勞保統籌基金）、失業保險、醫療保險、工傷保險、殘疾人就業保險、女工生育保險。（2）住房公積金。（3）危險作業意外傷害保險。

18.某電氣安裝工程2020年5月招標，該工程使用的增值稅稅率為（?。?。

A.13%

B.11%

C.10%

D.9%

【答案】D

【解析】本題考查的是安裝工程費用的構成。在2019年4月1日之后的招標工程，管道安裝工程綜合系數為0.9437，增值稅稅率為9%。

19.線槽配線工程量計算時，八芯導線人工費的擴大系數是（　）。

A.1.2

B.1.4

C.1.8

D.2.1

【答案】C

【解析】本題考查的是安裝工程費用的構成。八芯導線，套用2-1284項目，人工、材料、機械乘以系數1.8。

20.某電氣安裝工程2020年8月招標，某腳手架搭拆費計算時，人工費計取系數為（　）。

A.3%

B.4%

C.5%

D.7%

【答案】D

【解析】本題考查的是安裝工程費用的構成。腳手架搭拆費（10KV以下架空線路除外）按人工費的7%計取。

二、多項選擇題

21.消防管道工程中，水槍噴嘴直徑有（　）。

A.10mm

B.13mm

C.16mm

D.19mm

E.25mm

【答案】BCD

【解析】本題考查的是消防工程施工技術。水槍噴嘴直徑有13mm、16m、19mm三種。

22.室內采暖工程施工平面圖的主要內容有（?。?。

A.閥門型號

B.立管位置

C.熱媒入口

D.膨脹水箱布置

E.管道空間布置

【答案】ABCD

【解析】本題考查的是給排水、采暖、燃?xì)夤こ獭Ｊ覂?nèi)采暖工程施工圖識圖方法：（1）了解建筑物內散熱器的平面位置、種類、片數以及散熱器的安裝方式。（2）了解水平干管的布置方式、干管上的閥門、固定支架、補償器等的平面布置、型號以及干管的管徑，（3）通過立管編號查清系數立管數量和布置位置。（4）在熱水采暖系統平面圖上還標有膨脹水箱、集氣管等設備的位置、型號以及設備上連接管道的平面布置和管道直徑。（5）在蒸汽采暖系統平面圖上還有疏水裝置的平面布置以及其規格尺寸。（6）查明熱媒入口及入口地溝情況。

23.安全閥的主要類型有（?。?。

A.彈簧式

B.杠桿式

C.自吸式

D.脈沖式

E.虹吸式

【答案】ABD

【解析】本題考查的是常用管件和附件。安全閥按構造不同，主要分為彈簧式安全閥和杠桿式安全閥等。

24.彈簧吊架的組成部件有（?。?。

A.彈簧

B.立柱

C.吊桿

D.管卡

E.支承結構

【答案】ACDE

【解析】本題考查的是常用管件和附件。彈簧吊架由彈簧、吊桿、管卡、支承結構等組成.彈簧吊架用于有垂直位移及振動較大的管道。吊桿有可調節和不可調節之分。

25.消防系統調試工程中，自動報警系統裝置包括（?。?。

A.探測器

B.消火栓

C.報警按鈕

D.固定滅火系統控制裝置

E.報警控制器

【答案】AE

【解析】本題考查的是消防工程施工技術。火災自動報警系統的組成是模塊化的結構，包括探測器和火災報警控制器。在火災初起階段，首先由探測器將各種不同敏感元件探測到的各種火災參數轉換成電信號，然后這些電信號通過傳輸線路送達火災報警控制器，由火災報警控制器對火險信號作出判斷并指揮消防聯動。

26.室外消火栓的類型有（?。?。

A.地上式

B.側吸式

C.地下式

D.直埋伸縮式

E.頂噴式

【答案】ACD

【解析】本題考查的是消防工程施工技術。室外消火栓有地上式消火栓、地下室消火栓、新型室外直埋伸縮式消火栓。

27.不間斷電源（UPS）應用的系統類型有（?。?。

A.簡單不間斷電源系統

B.迭代不間斷電源系統

C.并聯式不間斷電源系統

D.串聯式不間斷電源系統

E.有靜態開關的不間斷電源系統

【答案】ACE

【解析】本題考查的是消防工程施工技術。不間斷電源的應用的類型大致有以下三種。①簡單不間斷電源系統，②有靜態開關的不間斷電源系統。③并聯式不間斷電源系統。

28.電氣工程施工中，接閃器一般分為（?。?。

A.避雷針

B.導流器

C.避雷網

D.均壓環

E.接地器

【答案】ACD

【解析】本題考查的是接地與防雷工程施工。防雷接閃器由金屬導體制成，應裝設在建筑易受雷擊的部位。接閃器的形式有避雷針、避雷網和均壓環等。

29.管道安裝工程中，平衡式閥瓣有（?。?/p>

A.Z形流道

B.三通流道

C.直通流道

D.角式流道

E.Y形流道

【答案】CD

【解析】本題考查的是給排水、采暖、燃?xì)夤こ?。管道安裝工程中，平衡式閥瓣有直通流道和角式流道。

30.管道安裝工程施工中，常用的焊接連接方法有（?。?。

A.氣焊

B.閃光對焊

C.手工電弧焊

D.手工氬弧焊

E.埋弧自動焊

【答案】ACDE

【解析】本題考查的是切割和焊接。焊接連接按焊接工藝不同，有氣焊、手工電弧焊、手工氬弧焊、埋弧自動焊等。

三、案例分析題

【案例一】背景資料

某五層酒店給排水工程，給水管道采用薄壁不銹鋼管，卡壓連接，排水管道采用HDPE靜音排水管，電熱熔連接。

給水閥門：不大于DN50的管道上安裝J1IW-16T截止閥，大于DN50的管道安裝Z41H-16C閘閥。水表選用L×L-100型水平式水表。管道支架按施工驗收規范及有關標準圖集進行設置。衛生間給水支管沿墻敷設，拖把池水龍頭安裝距地面高度1.0m，蹲式大便器沖洗閥安裝距地面高度1.0m，小便器感應閥安裝距地面高度1.2m。本工程采用公開招標，招標人編制了招標最高限價（2000萬元）。發布的投標邀請書，內容主要包括：

（1）招標人的名稱和地址：（2）工程資金來源及落實情況；（3）獲取招標文件的方法和費用。

問題

1.請補充該管道安裝工程投標邀請書的內容。

【解析】問題1解析：投標邀請書內容一般包括：1）投標人的名稱和地址：2）招標工程的內容、規模、實施地點和工期；3）工程資金來源及落實情況：4）投標人應當具備的專業類別和資質等級條件：5）招標工作時間安排：6）獲取資格預審文件或者招標文件的方法和費用：7）其他相關內容。

問題1答案：該管道安裝工程投標邀請書的內容還需補充：1.招標工程的內容、規模、實施地點和工期：2.投標人應當具備的專業類別和資質等級條件：3.招標工作時間安排：4.其他相關內容。

2.該管道安裝工程招標資格審查分為哪幾種形式？

問題2解析：資格審查分為資格預審和資格后審。資格預審是指在投標前對潛在投標人進行的資格審查。資格后審是指在開標后對投標人進行的資格審查。招標中，除技術特別復雜或者具有特殊專業技術要求的以外，提倡實行資格后審。

問題2答案：該管道安裝工程招標資格審查分為資格預審和資格后審。

3.該管道安裝工程合格潛在投標人為10個，能否正常組織開標？為什么？

問題3解析：招標人采用邀請招標方式的，應當向三個以上具備承擔招標項目的能力、資信良好的特定的法人或者其他組織發出招標邀請書。

問題3答案：該管道安裝工程合格潛在投標人為10個，招標人采用邀請招標方式的，應當向三個以上具備承擔招標項目的能力、資信良好的特定的法人或者其他組織發出招標邀請書。已經具備正常開標的條件。

【案例二】背景資料

某高層酒店消防自噴管道工程，主要包括豎井主管、水平主管、水平支管和豎直支管四個施工過程，管道支架按施工驗收規范及有關標準圖集進行設置，建設單位編制了工程量清單，并于2020年8月25日完成了招標投標相關工作。措施費（以費率計取部分）的費率見表2。

措施費（以費率計取部分）的費率（%）

1.措施費（以費率計取部分）的計費基礎是什么？寫出表2中（1）、（2）項內容。

2.根據陜建發[2017]270號文件，安全文明施工措施費的費率需要增加哪項內容？費率增加了多少？

3.寫出2020年最新增加的措施項目清單的項目名稱。

【解析】問題1解析：措施費指的是措施項目清單匯總的除了安全文明施工措施費的措施項目費。

1.以費率計算的措施費

冬雨季夜間施工措施費、二次措施費、測量放線、定位復測檢驗試驗費這三項費用的綜合單價按規定的計算基數和費率計算。

（1）計算基礎：分部分項人工費（不含人工費差價）

（2）費率見表3-6。

表3-6措施費（以費率計取部分）的費率（%）

問題1答案：措施費（以費率計取部分）的計費基礎是分部分項人工費（不含人工費差價）。

表2中（1）是冬雨季、夜間施工措施費（2）是測量放線、定位復測檢驗試驗費。

問題2解析：按陜建發（2017）270號文件規定增加了揚塵污染治理費。

表3-17措施費（以費率計取部分）的費率（%）

問題2答案：按陜建發（2017）270號文件規定增加了揚塵污染治理費。揚塵污染治理費率增加0.2%。

問題3解析：2019年陜建發[2019]1246號文件在安全文明施工措施費中增加了建筑工人實名制管理費（費率增加0.2%），文件施行之后的安全文明施工措施費就應該按新的規定計算。

問題3答案：2020年最新增加的措施項目清單的項目名稱為建筑工人實名制管理費。

【案例三】背景資料

某辦公樓實行工程量清單計價，本項目招標最高限價的編制日期為2019年9月，編制當期稅金執行陜建發[2019]45號文件規定，綜合人工單價執行陜建發[2018]2019號調價文件規定，安全文明施工措施費執行陜建發[2017]270號調價文件規定?，F(xiàn)已依據分部分項工程量清單，計算出分部分項工程費（不含差價）合計223785.00元，其中人工費合計24024.00元，依據其他項目清單，計算出其他項目費合計4600.00元。該辦公樓安裝工程的措施項目費（含差價）為：14055.25元。單位工程造價匯總表如表3所示。

表3單位工程造價匯總表（2019年9月）

工程名稱：某辦公樓室內采暖工程（四舍五入保留到小數點后兩位）

1.計算該辦公樓安裝工程的分部分項工程費中應計算的人工費差價。

2.計算該辦公樓安裝工程的措施項目費中應計算的人工費差價。

3.寫出表3中（1）～（10）項的內容。

問題1答案：1.分部分項人工費合計24024.00元，人工費差價-24024.00＋42×（120-42）＝44616.00（元）：

問題2答案：2.措施項目費其中：冬雨季夜間施工措施費24024.00×3.28%＝787.99（元）；

二次搬運費-24024.00×1.64%＝393.99（元）；

測量放線，定位復測、檢驗試驗費24024.00×1.45%＝348.35（元）；

腳手架直接費＝24024.00×8%＝1921.92（元），人工費＝24024.00×3%×25%＝480.48（元），管理費＝480，48×20.54%＝98.69（元），利潤＝480.48×22.119＝106.23元，

差價＝-480.48÷42×（120-42）＝-892.32（元）。

問題3答案：3.（1）223785.00＋24024.00/42×（120-42）：

（2）268401.00；

（3）（268401.00＋14055.25＋4600.00）×4.67%；

（4）（268401.00＋14055.25＋4600.00＋13405.53）×0.9437；

（5）283545.78；

（6）2835450.78×9%；

（7）（268401.00＋14055.25＋4600.00＋13405.53）×0.48%；（注：按城區計附加稅0.48%）

（8）1442.22；

（9）283545.78×（1＋9%）＋1442.22

（10）310507.12

【案例四】背景資料

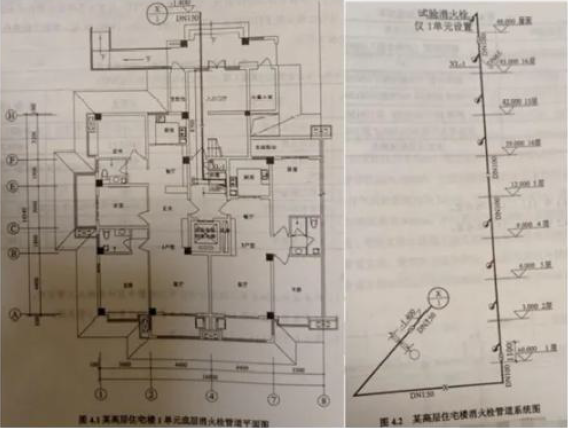

某高層住宅樓室內消火栓系統工程底層平面施工圖如圖4.1所示，消火栓系統圖如圖4.2所示，住宅樓共計四個單元，地上共十六層。本項目管道采用熱浸鍍鋅鋼管，卡箍連接。閥門選用D7A1X-16ZB型蝶閥。

消火栓箱采用SG24D65-P型。鍍鋅鋼管表面刷紅丹防銹漆二遍，紅色調和漆二遍。

該工程的分部分項工程量清單項目工程量計算表（部分）如表4.1所示，分部分項工程量清單（部分）如表4.2所示。

表4.1分部分項工程量清單項目工程量計算表

表4.2分部分項工程量清單

問題

1.寫出表4.1中（1）～（3）的內容。

2.寫出表4.2中（4）～（5）的內容。

問題1答案：

1.（1）（0.3＋0.3）×3×16＋（0.3＋0.3）×17；

（2）（1.5＋8.7＋1.6）×4；

（3）1×17＋3×16；

問題2答案：

2.（4）鍍鋅鋼管（卡箍連接）DN100；

（5）030701003003。

【案例五】

背景資料

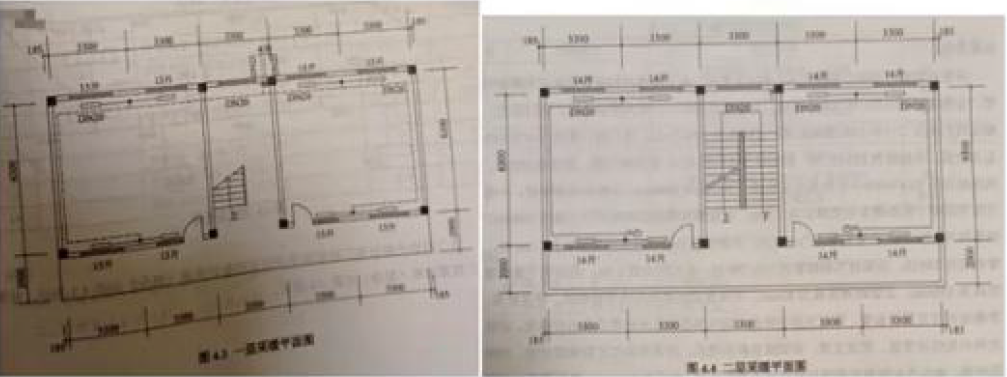

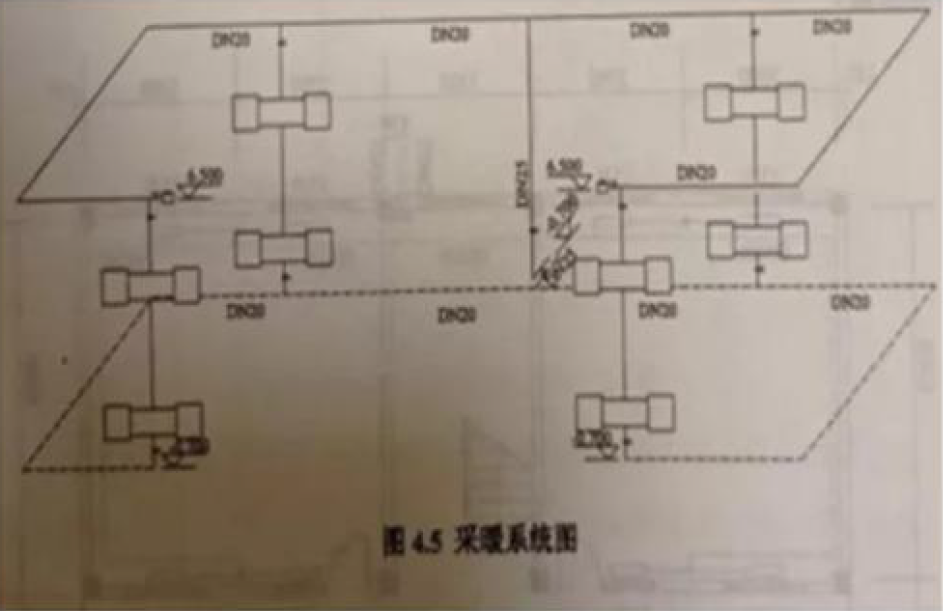

某室內供暖工程施工圖如圖4.3～圖4.5所示。本工程室內供暖管道均采用焊接鋼管，公稱直徑DN≤25時為螺紋連接，公稱直徑DN>25時為焊接連接，閥門選用：螺紋閥門采用Z15W-16T型閘板閥，其規格為DN15～32，法蘭閥門采用Z41W-16R型閘板閥，其規格為DN40～50，自動排氣閥采用EI21型銅排氣閥，規格為DN20。散熱器選用TZY2-B/6-5型柱翼形散熱器，中心距為600m，全部為掛墻安裝。一組立管各層樓中散熱器總長度默認為7.59m；連接散熱器的乙字彎的尺寸差為0.065m。墻厚均為200m。立管管徑均為DN20，立管接散熱器的單側支管默認為1.5m長，管徑均為DN15.自動排氣閥處管道均為DN15，長度默認為0.5m供回水于管距墻距離為150mm，立管距墻距離為80mm。

所有管道僅進地溝內需要保溫。管道穿墻、穿樓板時應設置鋼套管。管道支架應按施工驗收規范及有關標準圖集進行設置。供暖房間內的明裝管道。管道支架、鑄鐵散熱器除銹后，均要求刷紅丹防銹漆兩遍，銀粉漆兩遍。地溝內安裝管道除銹后刷紅丹防銹漆兩遍，并采用δ＝50mm的鋁箔離心玻璃棉管殼保盤。

該工程的分部分項工程量清單項目工程量計算表（部分）如表4.3所示，分部分項工程量清單（部分）如表4.4所示。

表4.3分部分項工程量清單項目工程量計算表

表4.4分部分項工程量清單

問題

1.寫出表4.3中（1）～（3）的內容。

2.寫出表4.4中（4）～（5）的內容。

問題1答案：1.（1）67.72

（2）25.2

（3）14×8＋15×8

問題2答案：2.（4）030801001002

（5）閘板閥Z15W-16T型DN20

【案例六】背景資料

某消防水泵房的動力安裝工程如圖4.6所示。

說明：①雙電源動力配電箱AP1和AP2的尺寸均為100m×1700mm×300mm（寬×高×厚），落地式安裝。②配管水平長度見圖示括號內的數字，單位為m。AP1、AP2為雙電源動力配電箱，落地式安裝。4臺設備基礎頂面標高均為0.3m，埋地管標高為-0.1m，其至設備電機的管高出基礎頂面0.1m，均連接1根長0.8m同管徑的金屬軟管，導線出管口后的預留長度為1m。配電箱端管口標高為0.1m.分部分項工程量清單統一編碼見表4.5。分部分項工程量清單項目工程量計算表見表4.6。

表4.5分部分項工程量清單統編碼

表4.6分部分項工程量清單項目工程量計算表

問題

寫出表4.6中（1）～（5）的內容。

答案：（1）6＋7＋0.1×2＋0.3×2＋0.1×2＋0.1×2＋0.1×2＝14.4

（2）4＋3＋（0.1＋0.1＋0.1＋0.1）×2＋0.3×2＝8.4；

（3）14.4×4＝57.6；

（4）8.4×4＝33.6；

（5）030206006001
