    某工作雙代號網絡計劃如下圖所示，存在的繪圖錯誤有（?。?/h1>
    2019-05-15 14:08 來源：建設工程教育網
    打印
    字體：大小

    　　【多選題】

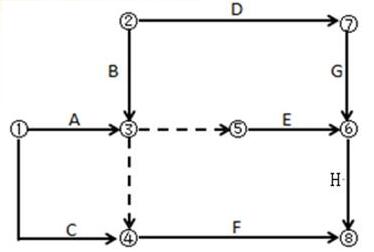

    　　某工作雙代號網絡計劃如下圖所示，存在的繪圖錯誤有（?。?/p>

    雙代號網絡計劃

    　　A.多個起點節點

    　　B.多個終點節點

    　　C.存在循環回路

    　　D.節點編號有誤

    　　E.有多余虛工作

    查看答案解析

    　　【正確答案】ADE

    　　【答案解析】本題考查的是網絡圖的繪制。選項A正確，①、②節點均為開始節點；選項D正確，G工作的開始節點編號大于結束節點編號，節點編號有誤；選項E正確，③→⑤工作為多余虛工作。參見教材P118.
