1、常用調光方法

　　調光就是改變照明裝置和光輸出的過程，調光可以是連續調光，也可以是步進調光。熒光燈的調光范圍與調光電路和所使用的調光方法有關，由于照明調光具有節能、能夠很好地適應人眼視覺特性的優點，電子鎮流器的調光得到了廣泛應用，電子鎮流器的調光主要有以下9種方法。

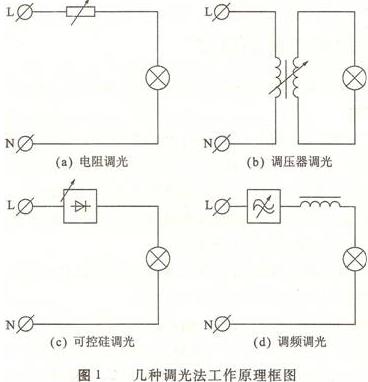

　�、倏勺冸娮枵{光法。利用和電光源相串聯的可變電阻，改變電阻值就可以實現調光。由于調光電阻方法的工作效率太低，并且在調光過程中會產生很大的熱量，所以目前電阻調光法已很少應用，參見圖1（a）。

　�、谡{壓器調光法。利用調壓器來改變電光源的交流供電電壓調光法，調壓器調光法的調光效果較好，并且調光功率范圍可以做得較大，但是調壓器調光設備的體積較大、質量較大，并且價格較高，參見圖1（b）。

　�、勖}沖占空比調光法。利用改變電光源的交流供電脈沖電壓的占空比的方法來實現照明電光源的調光，在電子鎮流器的調光中有所應用。

　�、苊}沖調頻調光法。調節電光源的供電頻率，從而改變鎮流是感的感抗來實現電光源的調光。在高頻電子鎮流器中，采用調頻法調光的應用較為廣泛，它具有調光效果較好、調光范圍寬的優點。在調頻調光過程中，隨著調光工作頻率的增加，鎮流電感的感抗增加，致使燈負載工作電流下降，從而降低燈功率，實現調光控制，參見圖1（d）。

　�、菡{節高頻逆變器供電電壓調光法。利用調節高頻逆變器供電電壓從而改變加到電光源的交流供電電壓幅值的方法來實現調光。

　�、廾}沖調相調光法。利用調節加到電光源的脈沖交流供電電壓和電流之間相位的方法，改變加到電光源的有功功率，實現調光，例如IR2159就是采用這種調光控制方法。

　　⑦采用可控硅導通角的相控調方法。利用電子元器件（如可控硅）來改變電光源供電電壓的波形，從而改變其有效值的方法來調光，即所謂利用“斬波器”的方法來調光，參見圖1（c），在大功率調光中應用較廣（例如舞臺照明調光等）。

　　⑧正弦波調光器。以微處理器產生高頻PWM控制波形加到調光器的IGBT功率開關，用以產生一個幅度可調的0～220V的標準交流正弦波輸出去驅動燈負載。調光由于工作在高頻開關狀態，可以減小無源濾波元件的體積及保證電路產生的噪音在人的聽覺范圍以外。正弦波調光器應用在非線性負載時可以有很好的控制性能表現，沒有最低負載功率的限制，并且調光電路加自動輸出保護電路比較方便，但是目前而言，正弦波調光器的造價較高。

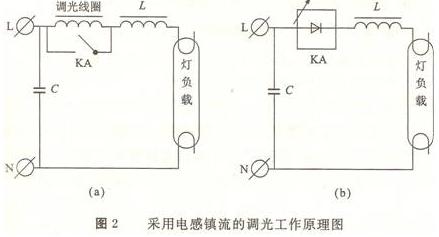

　�、岣淖兇�聯電感值的調光法。利用改變串聯電感值的方法，從而改變串聯電感抗來改變燈電流的方法實現調光，工作原理框圖如圖2所示，在圖2中的串聯電感線圈的斷開和接通，可利用一個可控硅來實現，如圖2（b）所示。

　　如果采用電感鎮流，調光一般采用串聯電感或可控硅調光的方法，工作原理如圖2所示，但是常用串聯電感調光的工作方法，在這種工作方式下需要加一個并聯補償電容。

　　一般而言，在調光電子鎮流器工作于較低調光亮度值時，它的總諧波失真THD值會增加，但是由于在低亮度值下，燈功率減小，盡管THD值加大，但燈電流的減小，致使交流市電輸入電流減小，所以也不會使電網造成明顯的危害。在低調光亮度下的THD值可能是燈滿功率工作時的2～4倍。并且在調光過程中燈電路的功率因數（PF）值也會隨之發生變化，一般而言由于在低亮度值下燈電路的THD值加大，相應會導致燈電路的PF值下降。

　　2、模擬調光與數字調光

　　調光按使用的控制方法可以分為模擬調光（模擬1～10V調光）與數字調光（數控調光）兩大類。按控制范圍大小的實現方法又可以分為現場總線控制和計算機網絡調光控制兩大類。
