2010年造價工程師考試《工程造價案例分析》經典題解(二)
知識點:工程量的計算
【背景】某高校機修實習車間基礎工程,分別為磚帶形基礎和混凝土墊層、鋼筋混凝土獨立柱基礎和混凝土墊層,土壤為三類。由于工程較小,采用人工挖土,移挖夯填,余土場內堆放,不考慮場外運輸。室外地坪標高為-0.15m,室內地坪為6cm 厚混凝土墊層、2cm厚水泥砂漿面層。磚基墊層、柱基墊層與柱混凝土均為C20混凝土,基礎墊層均考慮支模?;A(chǔ)平面圖見圖3-1,基礎剖面圖見圖3-2。

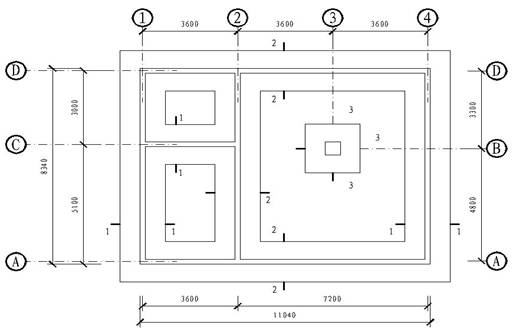

圖3-1基礎平面圖

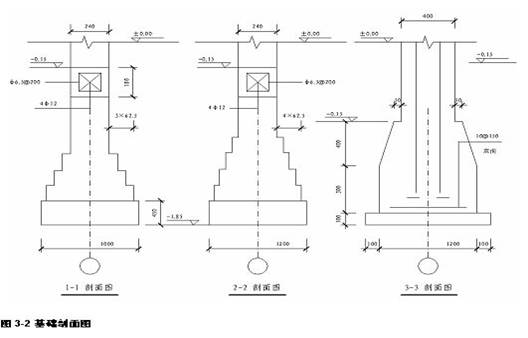

圖3-2基礎剖面圖見
問題1、2、3略;
問題4. 計算各分項工程的工程量。
【分析要點】
問題4 要求根據圖3-1 和《建設工程工程量清單計價規范》規定,遵循一定的順序,逐項計算各分項工程的工程量。
本基礎所含各分項工程的工程量計算規則如下:
1.平整場地 = 底層建筑面積
2.挖基礎土方 = 墊層面積×平均挖土深度
平均挖土深度是指:墊層上表面至室外地平的高度;
3.地圈梁
混凝土工程量 = 圈梁高×圈梁寬×圈梁長
鋼筋工程量:
主筋總長=( 圈梁長/箍筋間距+內墻的道數)×每根箍筋長
4.柱基礎:
混凝土工程量 = 擴大面以下六面體體積 + 擴大面以上四棱臺體積
鋼筋工程:底座為正方形,雙向配筋。
鋼筋總長度=(構件–保護層 +彎鉤增加長度)×[基礎長/配筋間距+1] ×2
5.柱基墊層 = 墊層寬×墊層長×墊層厚
6.磚基礎 = (基礎深+大放腳折加高度)×基礎寬×基礎長–嵌入基礎的構件體積
7.磚基墊層 = 墊層寬×墊層厚×墊層長
8.基礎回填土 = 挖基礎土方體積–室外地坪高以下埋設物的總體積
9.室內回填土 = 底層主墻間凈面積×(室內外高差–地坪厚度)
10.余土外運 = 挖基礎方體積–(基礎回填土體積 + 室內回填土體積)
【解答】
1.平整場地 =11.04×8.34=92.07 ㎡
2.人工挖基礎方:
挖土深度=1.85-0.15=1.7 m
外墻墊層長度按外墻中心線、內墻墊層寬度按基底凈長線計算。
條形基礎土方:
L1-1=8.1×2+(3.6-0.6-0.5)=16.2+2.5=18.7 m
L2-2=10.8×2+(8.1-1.2)=21.6+6.9=28.8 m
V槽1-1=1.0×18.7×1.7=31.79 m3
V槽2-2=1.2×28.5×1.7=58.14 m3
V槽=31.79+58.14=89.93 m3
獨立柱基土方:
挖土深度=1.85-0.15=1.7m,其工程量按以下公式計算:
V坑=2.3 × 2.3 × 1.7=8.99 m3
基礎土方工程量=條形基礎土方 + 獨立柱基土方=89.93+8.99=98.92 m3
3.地圈梁:
混凝土工程量=(L中+L中)×梁高×梁寬
=[2(10.8+8.1)+(8.1-0.24+3.6-0.24)]×0.18×0.24
=(37.8+11.22)×0.18×0.24=2.12 m3
鋼筋工程量:
∮12:L =(圈梁長度+T形接頭錨固長度×T形接頭個數)×主筋根數
=[37.8+11.22+(30d+6.25d)×4]×4=(49.02+1.74)×4
=203.4m
∮6.5:L=(圈梁長/箍筋間距+墻根數)×每根箍筋長
=(37.8+11.22/0.2+6)×[2×(0.21+0.15)+12.5×0.0065]
=203.1m
地圈梁鋼筋用量:
∮12:203.04×0.888=180.30kg
∮6.5:201.10×0.260=52.29km
4.獨立柱基:
混凝土工程量擴大面以下六面體體積+擴大面以上四棱臺體積
=2.1 × 2.1×0.3+0.4/6×[2.1×2.1+0.5×0.5+(2.1+0.5)2]
=1.323+0.761 3-2.084m3
鋼筋工程量:∮10:L=(2.1-0.07+12.5d)×(2.1/0.15+1)×2=64.65m
獨立柱基礎鋼筋:∮10:64.65×0.617=39.889kg
5.無筋混凝土墊層=2.3× 2.3×0.1=0.529m3
6.條形磚基礎:基礎長度計算:
L1-1=8.1×2+*3.6-0.24)=19.56m
L2-2=10.8×2+(8.1-0.24)=29.46m
V磚基=(基礎深+大放腳折高度)×基礎寬×基礎長嵌入基礎的構件體積
=(1.4+0.394)×0.24×19.56+(1.4+0.656)×0.24×29.46-地圈梁
=8.421+14.536-2.12
=20.84m3
7.磚基混凝土墊層=1.2×0.45×[(8.1×2+3.6-1.2)+(10.8×2+8.1-1.2)]=25.43m3
8.基礎回填土=挖土體積-室外地坪標高以下埋設物的體積
式中:
埋設物體積中應加上室外地坪標高以下柱體積=0.4× 0.4×(1.05-0.15)=0.144m3
磚基礎體積中應扣除室內外高差部分體積=0.15×0.24×(19.56+29.45)=1.764m3
V基填=挖基礎土方-(地圈梁+柱基+柱基墊層+磚基礎+磚基墊層+柱體積)
=98.92-[(2.12+2.084+0.529+(20.84-1.764)+25.43+0.144)]
=98.92-49.38
=49.54m3
9.室內回填土=底層主墻間凈面積×(室內外高差-地坪厚度)
=[11.04×8.34-(19.56+29.45)×0.24]×(0.15-0.08)
=(92.07-11.765)×0.07
=5.62m3
10.土方場內場內運輸=挖土總體積-填土總體積
=98.92-(49.54+5.62)=43.76m3
計算結果列入工程量匯總表,見表 3-1
序號 | 分項工程名稱 | 計量單位 | 工程量 | 序號 | 分項工程名稱 | 計量單位 | 工程量 |
1 | 人工挖土方2米以內三類 | m3 | 98.92 | 8 | 現澆地圈梁混凝土 | m3 | 2.12 |
2 | 基礎回填土夯實 | m3 | 49.54 | 9 | 現澆構件鋼筋:∮12 ∮10 | T | 0.1803 |
3 | 室內回填土夯實 | m3 | 5.62 | 0.040 | |||
4 | 平整場地 | m2 | 92.07 | 0.0523 | |||
5 | 人工運土方200米以內 | m3 | 43.76 | 10 | 磚基混凝土墊層 | m3 | 25.43 |
6 | 磚基礎 | m3 | 20.84 | 11 | 柱基混凝土墊層 | m3 | 0.529 |
7 | 現澆獨立柱混凝土 | m3 | 2.084 |
|
|
|
|
【復習提示】
參考《建筑工程建筑面積計算規范》,掌握在計算建筑面積時,哪些情況需要計算建筑面積;哪些情況不需要計算建筑面積;如何計算建筑面積。
