一、根據題目要求畫出工作邏輯關系矩陣表,格式如下:
工作 | 緊前工作 | ||||
A | B | C | D | ... | |
A | |||||
B | |||||
C | |||||
D | |||||
... |
工作代號 | A | B | C | D | ... |
開始位置代號 | |||||
結束位置代號 |
位置代號計算規則:
、贌o緊前工作的工作(即雙代號網絡圖開始的第一項工作),其開始節點位置號為零;
②有緊前工作的工作,其開始節點位置號等于其緊前工作的開始節點位置號的最大值加1;
③有緊后工作的工作,其結束節點位置號等于其緊后工作的開始節點位置號的最小值;
、軣o緊后工作的工作(即雙代號網絡圖開始的最后一項工作),其結束節點位置號等于網絡圖中各工作的結束節點位置號的最大值加1.
三、繪制雙代號網絡進度計劃表,按照下列繪圖原則:
1、繪制沒有緊前工作的工作箭線,使他們具有相同的開始節點,以保證網絡圖只有一個起點節點。
2、依次繪制其他工作箭線。這些工作箭線的繪制條件是其所有緊前工作箭線都已經繪制出來。在繪制這些工作箭線時,應按下列原則進行:
、佼所要繪制的工作只有一項緊前工作時,則將該工作箭線直接繪制在其緊前工作之后即可。
、诋所要繪制的工作只有多項緊前工作時,應按以下四種情況分別予以考慮:
第一種情況:對于所要繪制的工作而言,如果在其多項緊前工作中存在一項(且只存在一項)只作為本工作緊前工作的工作(即在緊前工作欄中,該緊前工作只出現一次),則應將本工作箭線直接畫在該緊前工作箭線之后,然后用虛箭線將其他緊前工作箭線的箭頭節點與本工作的箭尾節點分別相連,以表達它們之間的邏輯關系。
第二種情況:對于所要繪制的工作而言,如果在其緊前工作中存在多項只作為本工作緊前工作的工作,應將這些緊前工作的箭線的箭頭節點合并,再從合并之后節點開始,畫出本工作箭線,然后用虛箭線將其他緊前工作箭線的箭頭節點與本工作的箭尾節點分別相連,以表達它們之間的邏輯關系。
第三種情況:對于所要繪制的工作而言,如果不存在第一和第二種情況時,應判斷本工作的所有緊前工作是否都同時是其他工作的緊前工作(即在緊前工作欄中,這幾項緊前工作是否均同時出現若干次)。如果上述條件成立,應將這些緊前工作的箭線的箭頭節點合并,再從合并之后節點開始,畫出本工作箭線。
第四種情況:對于所要繪制的工作而言,如果不存在第一和第二種情況,也不存在第三種情況時,則應將本工作箭線單獨劃在其緊前工作箭線之后的中部,然后用虛箭線將其他緊前工作箭線的箭頭節點與本工作的箭尾節點分別相連,以表達它們之間的邏輯關系。
3、當各項工作箭線都繪制出來以后,應合并那些沒有緊后工作的工作箭線的箭頭節點,以保證網絡圖只有一個終點節點。

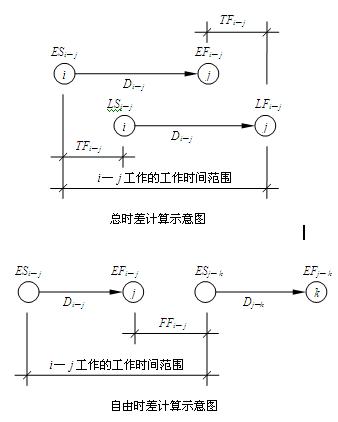

雙代號網絡進度計劃的參數計算
詳情點擊附件下載:雙代號網絡圖的繪制方法(精華)
