1.將圖表中的部分圖形“隱藏”起來
如果為了實現某種特殊的圖表效果,需要將圖表中的部分圖形“隱藏”起來,除了將該系列刪除外(有時候這種方法不能達到所需要的效果),還可以通過下面的方法來實現。
步驟1:在圖表中選中需要“隱藏”的圖表圖形。
步驟2:切換到“圖表工具/格式”菜單選項卡中。
步驟3:單擊“形狀樣式”組中的“形狀填充”下拉按鈕,在隨后出現的下拉列表中,選擇“無填充顏色”選項即可。
2.調整圖表圖形寬度
對于柱形、條形等圖表來說,如果用戶覺得圖形的寬度不太合適,可以通過下面的操作來進行調整。
步驟1:在圖表中選中相應的圖表圖形。
步驟2:右擊鼠標,在隨后出現的快捷菜單中,選擇“設置數據點格式”選項,打開“設置數據點格式”對話框。
步驟3:在“系列選項”標簽中,結合“即看即所得”功能,調整“分類間距”下面的數值至合適值后,單擊“關閉”返回即可。
【實戰練習】

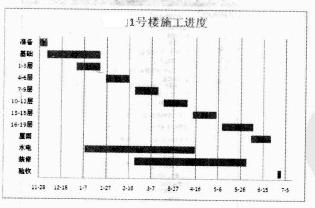

下面,我們實戰演練制作如圖1所示的施工進度橫道圖的具體過程。
圖1
1.建立圖表
步驟1:啟動Excel 2007,在某個工作表中,輸入施工進度數據,如圖2所示。
圖2
步驟2:選中A2:C14單元格區域,用“條形圖—堆積條形圖”圖表類型建立一個圖表,如圖3所示。
圖3
2.格式化圖表
步驟1:在圖表中,單擊“開始日期”系列圖形,選中它,右擊鼠標,在隨后出現的快捷菜單中,選擇“設置數據點格式”選項,打開“設置數據點格式”對話框。
步驟2:激昂“填充”和“邊框顏色”均設置為“無”,單擊“關閉”返回。
步驟3:切換到“圖表工具/布局”菜單選項卡中,選中圖表中的橫軸,然后單擊“當前所選內容”組中的“設置所選內容格式”按鈕,打開“設置坐標軸格式”對話框。
步驟4:在“坐標軸選項”欄目中,選中“最小值/固定”項目,并在后面的方框中輸入“39414”;選中“最大值/固定”項目,并在后面的方框中輸入數值“39640”;選中“主要刻度單位/固定”項目,并在后面的方框中輸入數值“20”;選中“次要刻度單位/固定”項目,并在后面的方框中輸入數值“5”.其他采用默認格式。設置完成后,單擊“關閉”返回。(提示:此處的數值“39414”為“施工準備”開始日期的序列值:“39640”為“竣工驗收”后某個日期的序列值。)
步驟5:選中縱軸,打開“設置坐標軸格式”對話框。
步驟6:在“坐標軸選項”欄目中,選中“逆序類別”、“橫坐標軸交叉/最大分類”選項。其他采用默認格式,設置完成后,單擊“關閉”返回。
步驟7:選中“圖例”對象,按下DEL鍵將其刪除。
步驟8:為圖表添加上標題(如“××1號樓施工進度”)。
步驟9:調整好圖表的大小等元素后,一張規范的施工進度圖就制作完成了。
【技能鏈接】
為圖表設置背景
如果為上述施工進度橫道圖添加上背景,那么氣觀感會更好。
步驟1:在“圖標區”中單擊一下,選中“圖表區”。
步驟2:切換到“圖標工具/格式”菜單選項卡中,利用“形狀樣式”組中的“形狀填充”按鈕,為“圖表區”添加一個合適的“紋理”或“圖片”。
步驟3:在“繪圖區”中單擊一下,選中“繪圖區”。
步驟4:切換到“圖標工具/格式”菜單選項卡中,利用“形狀樣式”組中的“形狀填充”按鈕,激昂“繪圖區”設置成“無填充顏色”格式。
