問:模板圖的圖示方法是什么?
答:模板圖主要表達構件的外形尺寸,同時需標明預埋件的位置,預留孔洞的形狀、尺寸及位置,是構件模板制作、安裝的依據。簡單構件可不單獨繪模板圖,可把模板圖與配筋圖合并表示,只畫其配筋圖。

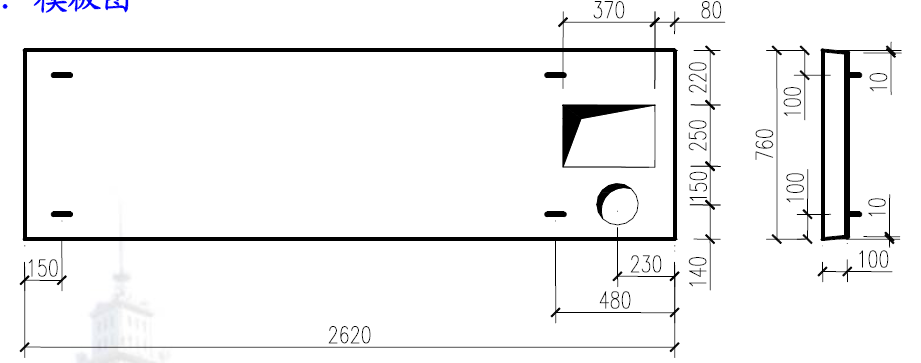

模板的圖示方法是按構件的外形繪制的視圖。外形輪廓采用中粗實線繪制。如圖如示。
