二級建造師考試市政實務知識點:箱涵頂進施工技術

2018-12-18 13:57  來源:建設工程教育網  字體:  打印 收藏

 2025年二級建造師新課熱招中 搶跑趁現在

  二級建造師考試市政實務知識點:箱涵頂進施工技術,二級建造師考試中涉及考點比較多,記憶起來也比較困難。現在二級建造師考試備考已經開始了,我們要對這些考點。知識點進行梳理。這樣備考,效果才能比較好。今天為大家介紹的是二級建造師考試市政實務知識點:箱涵頂進施工技術,希望對各位有所幫助。

  知識點:箱涵頂進施工技術

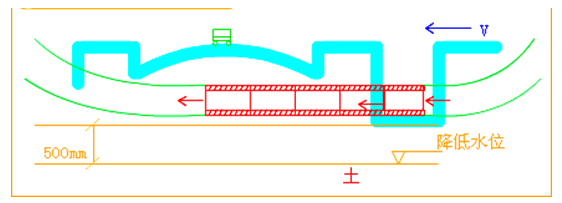

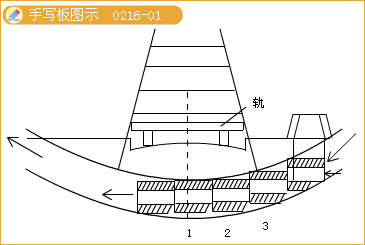

  當新建道路下穿鐵路、公路、城市道路路基施工時,通常采用箱涵頂進施工技術。本條介紹箱涵頂進施工技術要點。



二級建造師考試市政實務知識點:箱涵頂進施工技術





二級建造師考試市政實務知識點:箱涵頂進施工技術



  一、箱涵頂進準備工作

  1.作業條件

  (1)現場具備“三通一平”,滿足施工方案設計要求。

  (2)完成線路加固工作和既有線路監測的測點布置。

  (3)完成工作坑作業范圍內的地上構筑物、地下管線調查,并進行改移或采取保護措施。

  (4)工程降水(如需要)達到設計要求。

  二、工藝流程與施工技術要點

  (一)工藝流程

  現場調查→工程降水→工作坑開挖→后背制作→滑板制作→鋪設潤滑隔離層→箱涵制作→頂進設備安裝→既有線加固→箱涵試頂→吃土頂進→監控量測→箱體就位→拆除加固設施→拆除后背及頂進設備→工作坑恢復。

  (二)箱涵頂進前檢查工作

  (1)箱涵主體結構混凝土強度必須達到設計強度,防水層級保護層按設計完成。

  (2)頂進作業面包括路基下地下水位已降至基地下500mm以下,并宜避開雨期施工,若在雨期施工,必須做好防洪及防雨排水工作。

  (3)后背施工、線路加固達到施工方案要求;頂進設備及施工機械符合要求。

  (4)頂進設備液壓系統安裝及預頂試驗結果符合要求。

  (5)工作坑內與頂進無關人員、材料、物品及設施撤出現場。

  (6)所穿越的線路管理部門的配合人員、搶修設備、通信器材準備完畢。



二級建造師考試市政實務知識點:箱涵頂進施工技術



  (三)箱涵頂進啟動

  (1)啟動時,現場必須有主管施工技術人員專人統一指揮。

  (2)液壓泵站應空轉一段時間,檢查系統、電源、儀表無異常情況后試頂。

  (3)液壓千斤頂頂緊后(頂力在0.1倍結構自重),應暫停加壓,檢查頂進設備、后背和各部位,無異常時可分級加壓試頂。

  (4)每當油壓升高5~10MPa時,需停泵觀察,應嚴密監控頂鎬、頂柱、后背、滑板、箱涵結構等部位的變形情況,如發現異常情況,立即停止頂進;找出原因采取措施解決后方可重新加壓頂進。

  (5)當頂力達到0.8倍結構自重時箱涵未啟動,應立即停止頂進;找出原因采取措施解決后方可重新加壓頂進。

  (6)箱涵啟動后,應立即檢查后背、工作坑周圍土體穩定情況,無異常情況,方可繼續頂進。

  (四)頂進挖土

  (1)根據橋涵的凈空尺寸、土質概況,可采取人工挖土或機械挖土。一般宜選用小型反鏟挖土機按設計坡度開挖,每次開挖進尺0.4~0.8m,并配裝載機或直接用挖掘機裝汽車出土。頂板切土,側墻刃腳切土及底板前清土須由人工配合。挖土頂進應三班連續作業,不得間斷。

  (2)兩側應欠挖50mm,鋼刃腳切土頂進。當屬斜交涵時,前端銳角一側清土困難應優先開

  挖。如沒有中刃腳時應緊切土前進,使上下兩層隔開,不得挖通漏天,平臺上不得積存土壤。

  (3)列車通過時嚴禁繼續挖土,人員應撤離開挖面。當挖土或頂進過程中發生塌方,影響行車安全時,應迅速組織搶修加固,作出有效防護。

  (4)挖土工作應與觀測人員密切配合,隨時根據橋涵頂進軸線和高程偏差,采取糾偏措施。

  (五)頂進作業

  (1)每次頂進應檢查液壓系統、頂柱(鐵)安裝和后背變化情況等。

  (2)挖運土方與頂進作業循環交替進行。每前進一頂程,即應切換油路,并將頂進千斤頂活塞回復原位;按頂進長度補放小頂鐵,更換長頂鐵,安裝橫梁。

  (3)橋涵身每前進一頂程,應觀測軸線和高程,發現偏差及時糾正。

  (4)箱涵吃土頂進前,應及時調整好箱涵的軸線和高程。在鐵路路基下吃土頂進,不宜

  對箱涵作較大的軸線、高程調整動作。

  (六)監控與檢查

  (1)橋涵頂進前,應對箱涵原始(預制)位置的里程、軸線及高程測定原始數據并記錄。頂進過程中,每一頂程要觀測并記錄各觀測點左、右偏差值;高程偏差值和頂程及總進尺。觀測結果要及時報告現場指揮人員,用于控制和校正。

  (2)橋涵自啟動起,對頂進全過程的每一個頂程都應詳細記錄千斤頂開動數量、位置,油泵壓力表讀數、總頂力及著力點。如出現異常應立即停止頂進,檢查分析原因,采取措施處理后方可繼續頂進。

  (3)橋涵頂進過程中,每天應定時觀測箱涵底板上設置觀測標釘?shù)母叱?,計算相對高差,展圖,分析結構豎向變形。對中邊墻應測定豎向彎曲,當?shù)装鍌葔Τ霈F(xiàn)較大變位及轉角時應及時分析研究采取措施。

  (4)頂進過程中要定期觀測箱涵裂縫及開展情況,重點監測底板、頂板、中邊墻,中繼間牛腿或剪力鉸和頂板前、后懸臂板,發現問題應及時研究采取措施。

  三、季節性施工技術措施

  (1)箱涵頂進應盡可能避開雨期。需在雨期施工時,應在汛期之前對擬穿越的路基、工作坑邊坡等采取切實有效的防護措施。

  (2)雨期施工時應做好地面排水,工作坑周邊應采取擋水圍堰、排水截水溝等防止地面水流入工作坑的技術措施。

  (3)雨期施工開挖工作坑(槽)時,應注意保持邊坡穩定。必要時可適當放緩邊坡坡度或設置支撐;并經常對邊坡、支撐進行檢查,發現問題要及時處理。

  (4)冬雨期現澆箱涵場地上空宜搭設固定或活動的作業棚,以免受天氣影響。

  (5)冬雨期施工應確保混凝土入模溫度滿足規范規定或設計要求。

  【例題】箱涵頂進挖運土方時,挖土的進尺可根據土質確定,一般宜為( )。

  A.0.3m   B.0.5m

  C.0.9m   D.1.0m

  『正確答案』B

  『答案解析』本題考查的是箱涵頂進施工技術要點,因為根據橋涵的凈空尺寸、土質概況,可采取人工挖土或機械挖土。一般宜選用小型反鏟按設計坡度開挖,每次開挖進尺0.4~0.8m。

  典型例題(2012年試題)

  【例題】關于箱涵頂進的說法,正確的是( )。

  A.箱涵主體結構混凝土強度必須達到設計強度的75%

  B.當頂力達到0.9倍結構自重時箱涵未啟動,應立即停止頂進

  C.箱涵頂進必須避開雨期

  D.頂進過程中,每天應定時觀測箱涵底板上設置觀測標釘?shù)母叱?/p>

  『正確答案』D

  『答案解析』本題考查的是箱涵頂進施工技術要點。頂進過程中,每天應定時觀測箱涵底板上設置觀測標釘?shù)母叱獭?/p>

  【例題】背景

  某市新建道路跨線橋,主橋長520m,橋寬22.15m,橋梁中間三孔為鋼筋混凝土預應力連續梁,跨徑組合為30m+35m+30m,需現場澆筑,做預應力張拉,其余部分為T形22m簡支梁。部分基礎采用沉入樁,平面尺寸5m×26m,布置128根樁的群樁形式,中間三孔模板支架有詳細專項方案設計,并經項目經理批準將基礎樁施工分包給專業公司,并簽訂了分包合同。施工日志有以下記錄:

  (1)施工組織設計經項目經理批準簽字后,上報監理工程師審批。

  (2)為增加樁與土體的摩擦力,沉樁順序定為從四周向中心打。為了防止樁頂或樁身出現裂縫、破碎,決定以貫入度為主進行控制。

  (3)專項方案提供了支架的強度驗算,符合規定要求。

  (4)由于拆遷影響了工期,項目總工程師對施工組織設計作了變更,并及時請示項目經理,經批準后付諸實施。

  (5)為加快橋梁應力張拉的施工進度,從其他工地借來幾臺千斤頂與項目部現有的油泵配套使用。

  【問題】

  (1)施工組織設計的審批和變更程序的做法是否正確,應如何辦理?

  (2)沉樁方法是否符合規定?如不符合,請指出正確做法。

  (3)專項方案提供支架的強度驗算是否滿足要求?如不滿足要求,請予補充。

  (4)從其他工地借用千斤頂與現有設備配套使用違反了哪些規定?

  『正確答案』

  (1)不正確。工程施工組織設計應經項目經理簽批后,必須經企業(施工單位)技術負責人審批,并加蓋公章后報監理單位審批,總監理工程師簽字蓋章審批合格后方可實施,有變更時,應有變更審批程序。

  (2)不符合。依據相關規范的正確做法:沉樁時的施工順序應是從中心向四周進行,且沉樁時應以控制樁端設計高程為主。

  (3)不滿足專項方案的要求。還應提供支架剛度和穩定性方面的驗算。并且專項方案應由施工單位專業工程技術人員編制,施工企業技術部門的專業技術人員和監理工程師進行審核,審核合格后,由施工企業技術負責人、監理單位總監理工程師簽認后實施。

  (4)違反了有關規范的下列規定:張拉機具設備應與錨具配套使用,并應在進場時進行檢驗和校驗。千斤頂與壓力表應配套校驗,以確定張拉力與壓力表之間的關系曲線。
