2022二建管理知識點:雙代號網絡計劃的繪圖規則(視頻+思維導圖)

2021-08-19 17:39   來源:建設工程教育網 字體: 打印 收藏

二級建造師考試《建設工程施工管理》雙代號網絡計劃的繪圖規則考點,歷年分值在1分左右,考情分析+視頻講解+高清思維導圖+5題幫你輕松拿下此考點,歡迎收藏分享。

視頻講解
分值統計

年份

題型

試題數量

所占分值

2021(1)

單選

1

1

2021(2)

2020(1)

單選

1

1

2020(2)

2019

單選

1

1

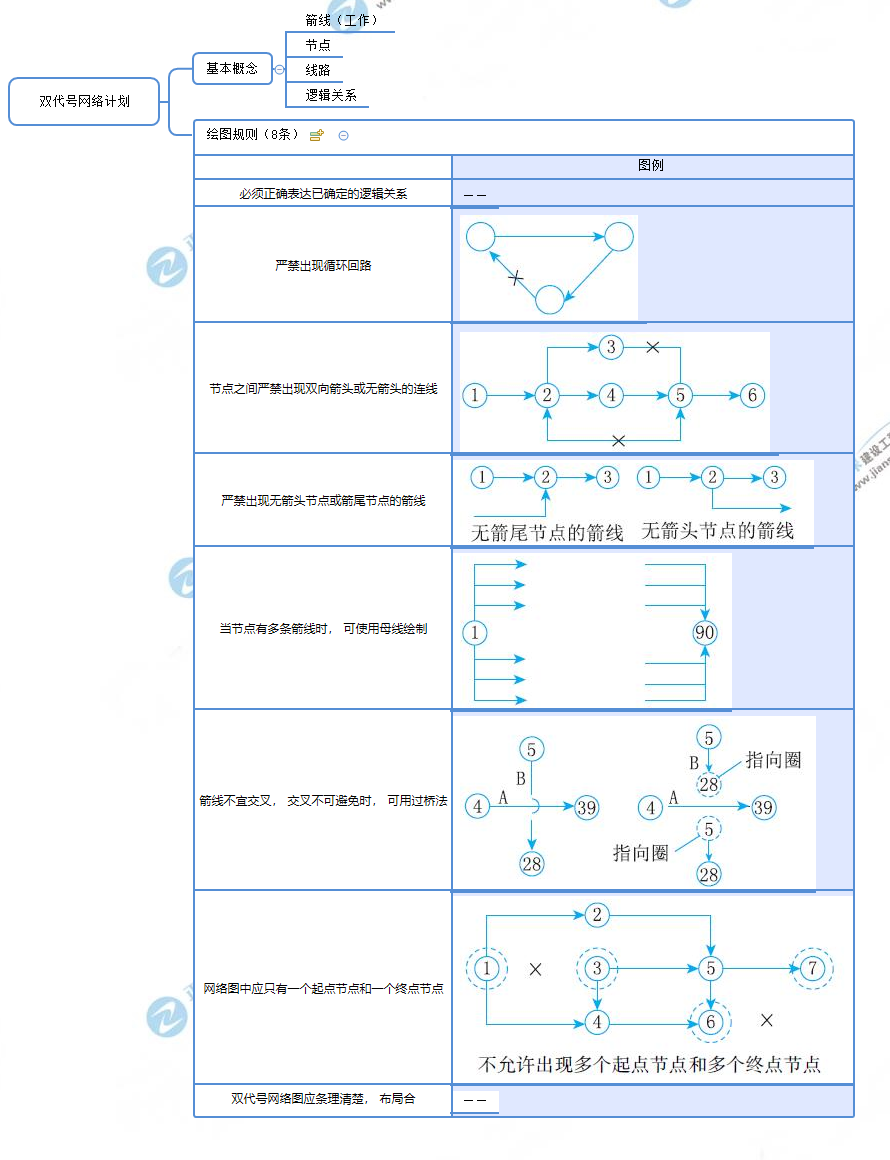

思維導圖

雙代號網絡計劃的繪圖規則

金題鞏固

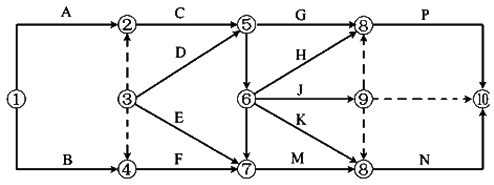

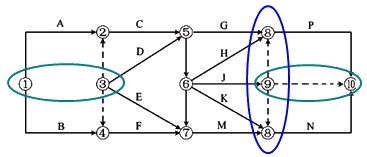

【2021年單選】某雙代號網絡計劃如下圖所示(時間單位:天),存在的繪圖錯誤是(?。?。

A.有多個起點節點

B.工作標識不一致

C.節點編號不連續

D.時間參數有多余

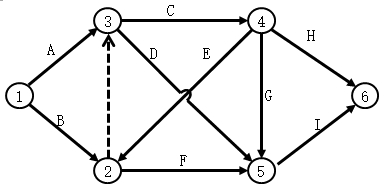

【2020年單選】雙代號網絡圖如下圖,圖中存在的繪圖錯誤是(?。?。

A.存在多個終點節點

B.存在曲線形狀的箭線

C.出現循環回路

D.存在多余的虛箭線

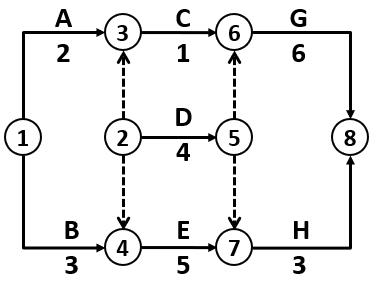

【2019年單選】如下圖所示網絡圖中,存在的繪圖錯誤是(?。?。

A.節點編號錯誤

B.存在多余節點

C.有多個終點節點

D.工作編號重復

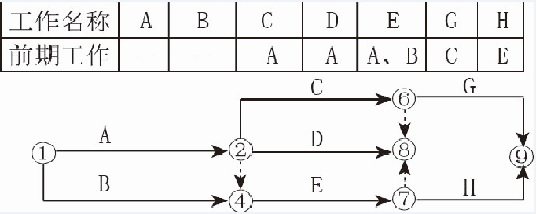

【2018年單選】根據下表邏輯關系繪制的雙代號網絡圖如下,存在的繪圖錯誤的是(?。?。

A.節點編號不對

B.邏輯關系不對

C.有多個終點節點

D.有多個起點節點



【典型例題】某分部工程雙代號網絡計劃如下圖所示,其存在的繪圖錯誤有(?。?/p>

A.多個終點節點

B.存在循環回路

C.多個起點節點

D.節點編號有誤

E.有多余虛工作
