　　2020年一級建造師機電實務試題及答案(案例題四)

　　背景資料

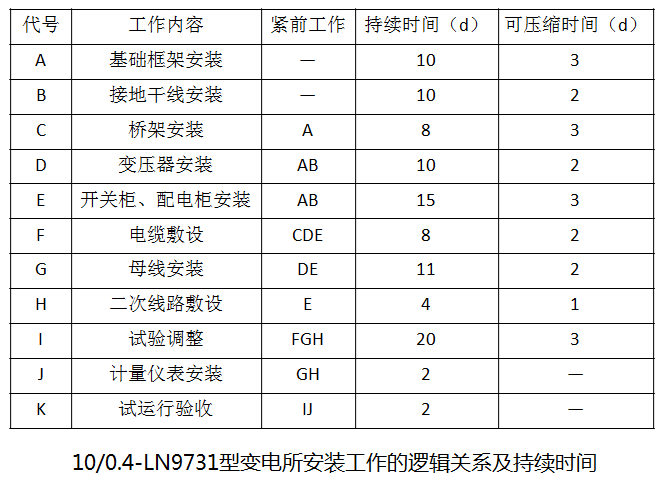

　　A公司承包某商務園區電氣工程，工程內容10/0.4-LN9731型變電所、供電線路、室內電氣主要設備(三相變壓器、開關柜)由建設單位采購，設備已運抵施工現場，其他設備材料由A公司采購。A公司依據施工圖、資源配置計劃編制了10/0.4-LN9731型變電所安裝工作的邏輯關系及持續時間圖。

　　A公司將3000m電纜排管分包B公司，預計單價130元/m，工期30天，B公司簽訂合同后第15天結束前，A公司檢查電纜排管施工進度，B公司完成電纜排管1000m，但支付B公司工程進度款累計已達200000元，A公司對B公司警告，要求加快進度。

　　A公司對B公司進行質量管理協調，編制質量檢驗計劃與電纜排管施工進度計劃一致，A公司檢查電纜型號、規格、絕緣電阻和絕緣試驗均符合要求，在電纜排管檢查合格后按施工圖進行電纜敷設，供電線路設計要求完成。

　　變電所設備安裝后，變壓器及高壓電器進行了交接試驗，在額定電壓下對變電器進行沖擊合閘驗收3次，每次間隔時間3min，無異常現象。A公司認為交接試驗合格，被監理工程師提出異議，要求重新沖擊合閘試驗。

　　建設單位要求變電所單獨驗收，給商務園區供電，A公司的整理變電所工程驗收資料，在試運行驗收中，有一臺變壓器運行噪聲較大，經有關部門檢查分析及A公司提供施工文件證明，不屬于安裝質量問題，后經變壓器廠家調整處理通過驗收。

　　問題：

　　1.按表計算變電所安裝計劃工期，如果每項工作都按表壓縮天數，變電所安裝最多可以壓縮到多少天?

　　2.計算B公司電纜排管CPI、SPI，判斷B公司電纜排管施工進度提前還是落后。

　　3.電纜排管施工中的質量管理協調，有哪些同步性作用?10kV電力電纜應做哪些試驗?

　　4.變壓器高低壓的絕緣電阻測量應分別用多少伏的兆歐表?監理工程師為什么提出異議?寫出正確的沖擊合閘試驗要求。

　　5.變電所工程是否可以單獨驗收?試運行驗收中發生的問題A公司可提供哪些施工文件來證明不是安裝質量問題?

　　【參考答案】

　　1. 變電所安裝計劃工期為58天;

　　如果每項工作都按表壓縮天數，變電所安裝最多可以壓縮到48天。

　　2. BCWP=1000×130=130000元

　　ACWP=200000元

　　BCWS=(3000/30)×15×130=195000元

　　CPI=BCWP/ ACWP=130000/200000=0.65

　　SPI=BCWP/ BCWS=130000/195000=0.67

　　SPI<1.B公司電纜排管施工進度落后。

　　3.(1)質量檢查或驗收記錄的形成與施工實體進度形成的同步性。

　　(2)應做沖擊合閘試驗、檢查線路各相兩側的相位應一致、交流耐壓和直流泄漏試驗、直流耐壓試驗。

　　4.(1)用2500V兆歐表測量高壓的絕緣電阻，用500V兆歐表測量低壓的絕緣電阻。

　　(2)監理工程師提出異議是因為沖擊合閘的次數和每次的間隔時間，都不符合相關規范要求。

　　(3)在額定電壓下對變壓器的沖擊合閘試驗，應進行5次，每次間隔時間宜為5min，應無異常現象， 750kV變壓器在額定電壓下，第一次沖擊合閘后的帶電運行時間不應少于30min，其后每次合閘后帶電運行時間可逐次縮短，但不應少于5min。

　　5.(1)可以單獨驗收。

　　(2)A公司可提供施工文件包括：合同文件、設計文件、變壓器安裝技術說明書、施工記錄等。
