臨近2021一級建造師考試，一建機電工程的?？键c您都掌握了嗎？關于機電實務中水泵的實操識圖題，建設工程教育網教研老師精心給您總結了規范圖集中的標準做法，考前一定多看一眼。

一級建造師機電工程水泵識圖要掌握哪些？往下看↓↓↓

需要注意以下幾點：

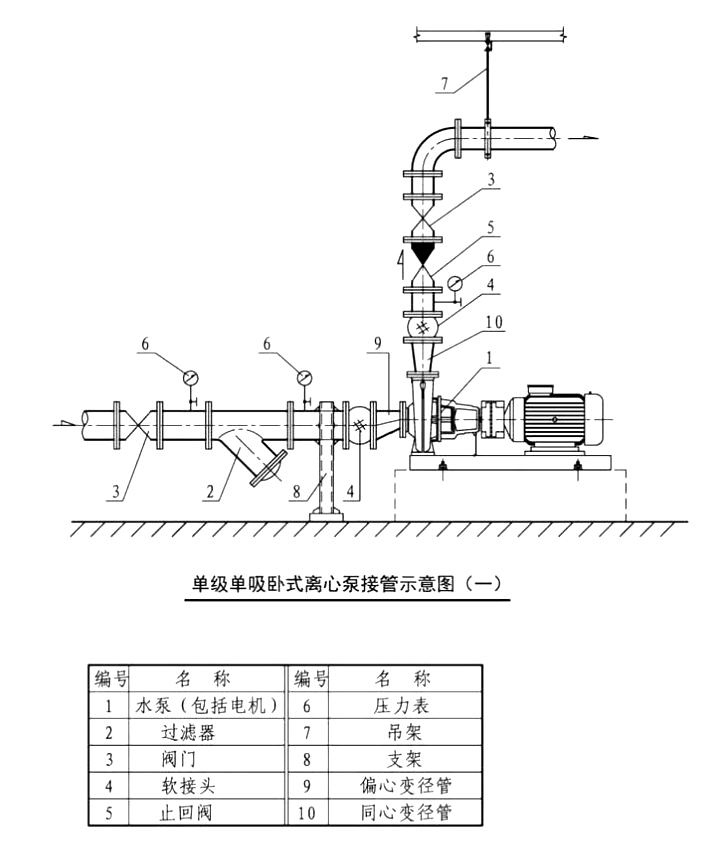

1.如何快速分辨哪邊是進水管，哪邊是出水管。關鍵在于2—過濾器的位置，過濾器裝在進水管處。

2.進水管位置處的異徑管一定要注意，頂平偏心。

3.軟接頭和變徑管的位置一定要注意，靠近泵的位置處都是先裝變徑管。

4.水泵基礎一定要注意，是否為減震基礎，是否有彈簧或橡膠減震裝置。

5.出水管軟接頭后的直管段要裝壓力表，注意壓力表三件套—壓力表、閥門和表彎。

6.出水管一定要有止回閥，注意止回閥的畫法，防止出畫圖題。

水泵作為考試釘子戶，一建考前一定拿出來多看一眼。最后，預?？忌鷤兛荚図樌昕柬樌?！
